艾絲特儀表廠 詳解渦輪流量計的組成
2022-07-21

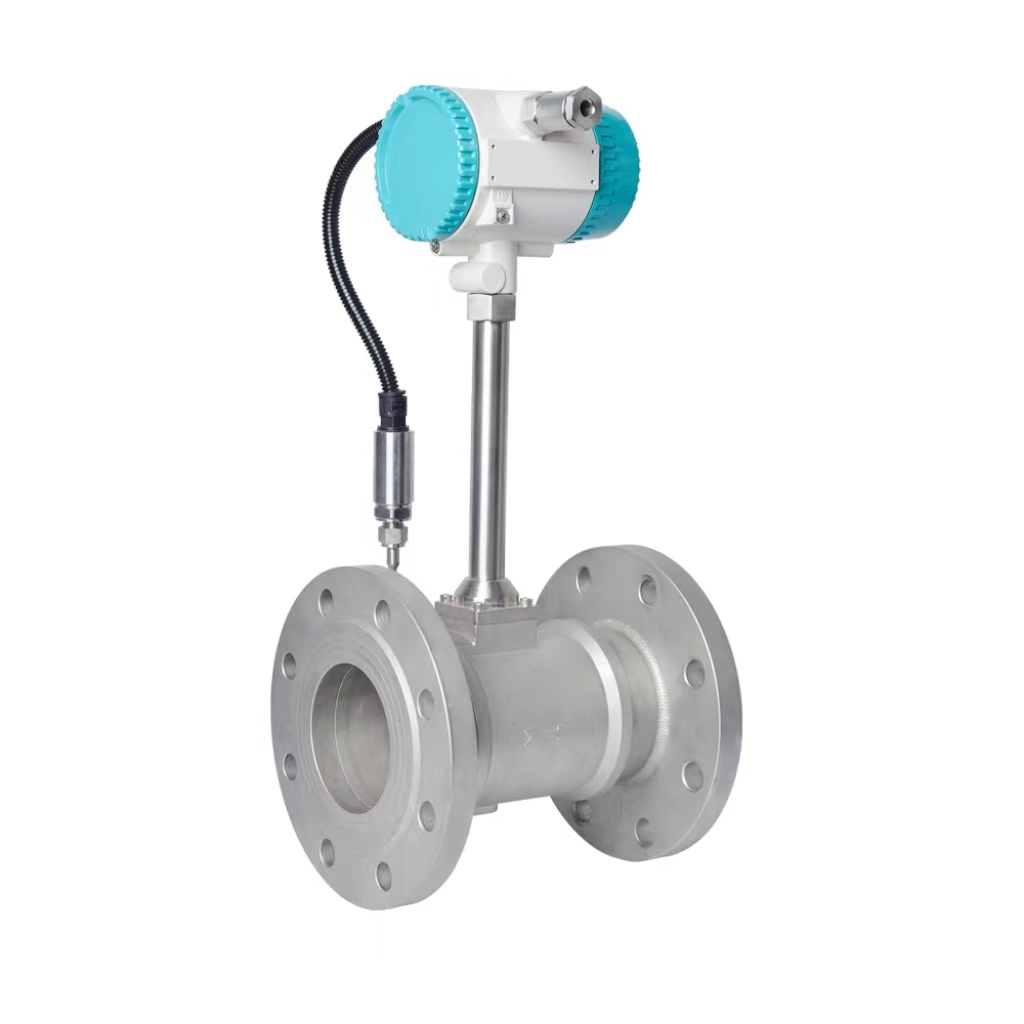

一臺完整的渦街流量計應由表體、發生體、檢測元件和信號轉換器四片面組成。渦街流量計是基于卡門渦街原理而研制的--種新型流量計。它具有其它流量計不可兼得的優點，現在已廣泛應用于各個領域。將在未來流量儀表中占產主導地位，渦街流量計適用于測量飽和蒸汽、壓縮空氣一般氣體、水和液體的質量流量和體積流量。今天艾絲特儀表小編為大家介紹渦街流量計的組成。
1、連接方式
根據渦街流量計與管道的連接方式，可分為法蘭連接式和法蘭夾緊式。這兩種連接形式各有優點。法蘭連接類型集成了儀表和連接法蘭，安裝方便，但它增加了制造商的加工量，特別是對于不同的壓力等級，需要鑄造和加工不同壓力等級的法蘭。然而，法蘭夾緊渦街流量計相對較輕，兩端沒有笨重的法蘭。在保證密封面和機械強度滿足要求的前提下，只能制造無法蘭的閥體。用戶使用時，可根據不同的工作壓力選擇不同壓力等級的法蘭連接。
2、組成
渦街流量計的結構由傳感器和轉換器組成。傳感器包括渦流發生器（電阻流體）、檢測元件（包括熱、應變、電容、應力、光電、磁電、超聲波等元件）、儀器本體等；轉換器包括前置放大器、濾波器整形電路、d/a轉換電路、輸出接口電路、端子、支架和保護罩等。近年來，智能流量計還在轉換器中安裝了Hui處理器、顯示、通信等功能模塊。他功能模塊裝在轉換器內。渦街流量計旋渦發生體是是位側器的主要部件，它與儀表的流量特性(儀表系數、線性度、范田度等)和阻力特性(壓力損失)密切相關。
1、連接方式
根據渦街流量計與管道的連接方式，可分為法蘭連接式和法蘭夾緊式。這兩種連接形式各有優點。法蘭連接類型集成了儀表和連接法蘭，安裝方便，但它增加了制造商的加工量，特別是對于不同的壓力等級，需要鑄造和加工不同壓力等級的法蘭。然而，法蘭夾緊渦街流量計相對較輕，兩端沒有笨重的法蘭。在保證密封面和機械強度滿足要求的前提下，只能制造無法蘭的閥體。用戶使用時，可根據不同的工作壓力選擇不同壓力等級的法蘭連接。
2、組成
渦街流量計的結構由傳感器和轉換器組成。傳感器包括渦流發生器（電阻流體）、檢測元件（包括熱、應變、電容、應力、光電、磁電、超聲波等元件）、儀器本體等；轉換器包括前置放大器、濾波器整形電路、d/a轉換電路、輸出接口電路、端子、支架和保護罩等。近年來，智能流量計還在轉換器中安裝了Hui處理器、顯示、通信等功能模塊。他功能模塊裝在轉換器內。渦街流量計旋渦發生體是是位側器的主要部件，它與儀表的流量特性(儀表系數、線性度、范田度等)和阻力特性(壓力損失)密切相關。
